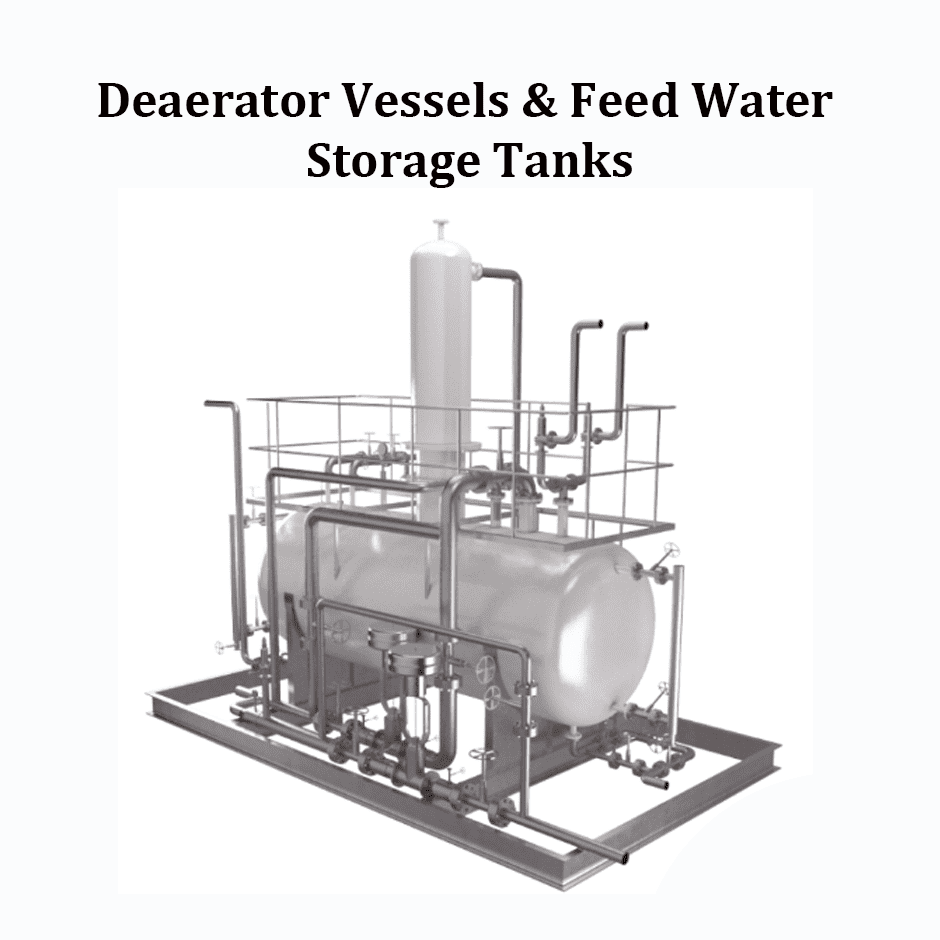

Deaerator Vessels and Feed Water Storage Tanks

-------------------------------------------------------------------

Penghilangan oksigen dan gas terlarut lainnya dari air umpan ke boiler pembangkit uap dapat dilakukan dengan Deaerator ini dari fasilitas produksi An Äager Brand ERGIL yang unik. Oksigen terlarut dalam air umpan boiler diketahui dapat menyebabkan kerusakan akibat korosi dengan menempel pada dinding pipa logam dan peralatan logam lainnya. Deaerator mengurangi kadar oksigen hingga 7 ppb berat atau kurang.

Merek An Äager ERGIL mendesain dan memproduksi dua jenis dasar Dearator- Jenis Baki & Jenis Semprot yang terdiri dari Baki Berlubang dan Kondensor Ventilasi dengan sistem distribusi semprotan internal, tangki penyimpanan, downcomer, dan pipa penyeimbang tekanan antara Deaerator dan Tangki Penyimpanan Air Umpan yang diperlukan, pintu pelepas tekanan disediakan di penutup baki. Baki berlubang yang menguras sendiri disediakan. Baki ini dipasang dengan aman di tempatnya dan deflektor harus disediakan untuk melindungi baki dari benturan langsung uap dan air umpan yang masuk ke Deaerator dan Tangki Penyimpanan Air Umpan. Jarak yang memadai disediakan antara sambungan fluida masuk dan komponen deaerator untuk mencegah kerusakan karena kondisi transien, kilatan, atau kecepatan tinggi. Tipe Baki mencakup bagian Deaerasi berbentuk kubah vertikal yang dipasang di Atas bejana silinder horizontal yang berfungsi sebagai umpan boiler yang mengalami deaerasi Menghilangkan oksigen yang tidak terlarut Menaikkan suhu air umpan Biaya pengoperasian dapat dikurangi dengan memulihkan uap kilat saat dikembalikan oleh kondensat suhu tinggi Memerlukan lebih sedikit bahan bakar boiler untuk mengubah air umpan menjadi tangki penyimpanan air uap yang dapat digunakan. Tipe Semprot hanya terdiri dari bejana silinder horizontal yang berfungsi sebagai bagian Deaerasi dan tangki penyimpanan air umpan boiler. Baik itu aplikasi kilang atau pembangkit listrik, deaerator kami direkayasa sesuai pesanan sesuai spesifikasi pelanggan.

Fitur

• Menghilangkan oksigen yang tidak terlarut
• Menaikkan suhu air umpan
• Biaya pengoperasian dapat dikurangi dengan memulihkan uap air saat dikembalikan oleh kondensat bersuhu tinggi
• Memerlukan lebih sedikit bahan bakar boiler untuk mengubah air umpan menjadi uap yang dapat digunakan
• Menyediakan kapasitas penyimpanan air dan head hisap positif bersih yang diperlukan pada saluran masuk pompa umpan boiler

Tangki Penyimpanan Air Umpan ERGIL biasanya dirancang dengan kapasitas penyimpanan air umpan minimal delapan (8) menit, kecuali ditentukan lain. Volume penyimpanan ditetapkan di bawah level air normal, yang tidak boleh lebih besar dari 70% dari total penyimpanan tangki.

Air umpan disemprotkan melalui katup semprot di atas baki berlubang dan kemudian mengalir ke bawah melalui perforasi. Uap bertekanan rendah masuk di bawah baki berlubang dan mengalir ke atas melalui perforasi agar dapat dipanaskan dengan cepat hingga jenuh. Penyemprotan air umpan di atas baki berlubang meningkatkan luas permukaan cairan yang bersentuhan dengan uap, yang menghasilkan penghilangan Oksigen (O2) yang lebih cepat dan konsentrasi gas yang lebih rendah. Proses ini mengurangi kelarutan semua gas terlarut dan menghilangkannya dari air umpan. Gas yang dibebaskan kemudian dikeluarkan dari deaerator.

Satu (1) Tangki Penyimpanan Air Umpan dan Deaerator 100% harus terdiri dari komponen dan aksesori yang dapat berfungsi lengkap, termasuk yang berikut ini sebagai minimum:

• Jenis Deaerator, Semprotan, dan Baki
• Tangki Penyimpanan Air Umpan
• Baki Berlubang
• Katup Semprotan
• Penyekat
• Kaca Pengukur Berlapis Baja
• Katup Pengaman
• Lubang Ventilasi
• Peralatan I&C
• Pengecatan

Penutup Baki ERGIL dilengkapi dengan Kondensor Ventilasi dan terhubung langsung ke Cangkang Deaerator. Penyangga Penutup dengan sambungan baut dapat dilas ke bagian ekstensi, tetapi tidak langsung ke batas tekanan. Setelah perakitan selesai, semua mur harus dikencangkan dan dilas dengan las.

Semua struktur internal harus dibangun sedemikian rupa sehingga memberikan kebebasan bergerak terbatas dengan menggunakan sambungan baut untuk menghilangkan tegangan sisa dari pengelasan, mengurangi tegangan termal, dan meningkatkan peredaman getaran.

Deaerator ERGIL dilengkapi dengan Down-comer dan Equalizer untuk mengakomodasi drainase Bejana Deaerator ke Tangki Penyimpanan Air Umpan pada semua kondisi pengoperasian dan khususnya selama kondisi transien.

Downcomer dan Equalizer berukuran sedemikian rupa sehingga selama kondisi transien (kecuali untuk kondisi sesaat dan sesaat), aliran kondensat melalui downcomer mengarah ke bawah dan aliran uap melalui equalizer mengarah ke atas.

Downcomer dan Equalizer dirancang sesuai dengan nilai tekanan diferensial antara bejana selama kondisi transien. Dalam kasus seperti itu, Equalizer harus tergenang dan level kondensat di Deaerator tidak boleh mengurangi aliran uap yang masuk ke Tangki.

Downcomer harus dilengkapi dengan tudung deflektor untuk melindungi baki dari kenaikan level kondensat dengan mengalihkan aliran uap dan kondensat dari Tangki Penyimpanan Air Umpan ke Bejana Deaerator dan menjauh dari baki.

Sambungan uap, air umpan, pembuangan, ventilasi, dan instrumen disediakan sesuai spesifikasi pelanggan. Sambungan berukuran sesuai dengan kecepatan aliran masuk dan keluar yang dapat diterima dari layanan terkait dan meminimalkan tingkat kebisingan.

Semua panjang sambungan harus dirancang sesuai dengan ketebalan insulasi. Kami sarankan untuk menggunakan pemutus Vortex pada semua sambungan hisap BFP dan kami menyediakan sambungan pembuangan yang sesuai untuk menguras Bejana Deaerator dan Tangki Penyimpanan Air Umpan secara menyeluruh.

Sambungan saluran masuk uap ditempatkan untuk menyediakan aliran uap yang hampir seragam di seluruh area baki. Header pipa distribusi uap eksternal atau internal atau penyekat internal disediakan untuk mengarahkan aliran ke area permukaan Baki. Semua nosel distribusi uap harus diatur pada atau simetris di sekitar titik tengah Bejana Deaerator. Pipa sparger internal harus ditempatkan di atas permukaan air Tangki Penyimpanan Air Umpan, untuk nosel resirkulasi aliran minimum pompa air umpan dan pompa pendorong air umpan. Pipa sparger harus memiliki lubang bor yang diberi jarak yang sama di bagian bawah 120 derajat keliling yang memiliki luas total setidaknya tiga (3) kali luas penampang nosel.

Sambungan instrumen tekanan dan temperatur harus memperbolehkan sambungan kekang instrumen atau sambungan dasar pipa tegak minimal 150 mm ke atas dari bagian bawah bagian penyimpanan guna mencegah material asing menyumbat sambungan bawah, kecuali ditentukan lain oleh klien.

Spesifikasi

• Originator ENKA Identification Number: IQ360-000-3SD-MVR0-00001 Rev. B Date 09-02-2018 Lang. EN Sheet 5/11
• ASME PTC 12.3 Performance Test Code on Deaerators
• ASTM American Society for Testing and Materials
• ASTM A105 Carbon Steel Forgings for Piping Applications
• ASTM A106 Seamless Carbon Steel Pipe for High-Temperature Service
• ASTM A179 Seamless Cold Drawn Low Carbon Steel Heat Exchanger and Condenser Tubes
• ASTM A182/182M Forged or Rolled Alloy and Stainless Steel Pipe Flanges, Forged Fittings and Valves and Parts for High-Temperature Service
• ASTM A216/A216M Steel Castings, Carbon, Suitable for Fusion Welding for High-Temperature Service
• ASTM A333/333M Seamless and Welded Steel Pipe for Low-Temperature Service
• ASTM A350/350M Carbon and Low Alloy Steel Forgings, Requiring Notch Toughness Testing for Piping Components
• ASTM A515/A515M Pressure Vessel Plates, Carbon Steel for Intermediate and Higher-Temperature Service
• ASTM A516/A516M Pressure Vessel Plates, Carbon Steel for Moderate and Lower
